JGH久冈方向控制阀 4WE-06系列电磁阀

JGH久冈方向控制阀 4WE-06系列电磁阀

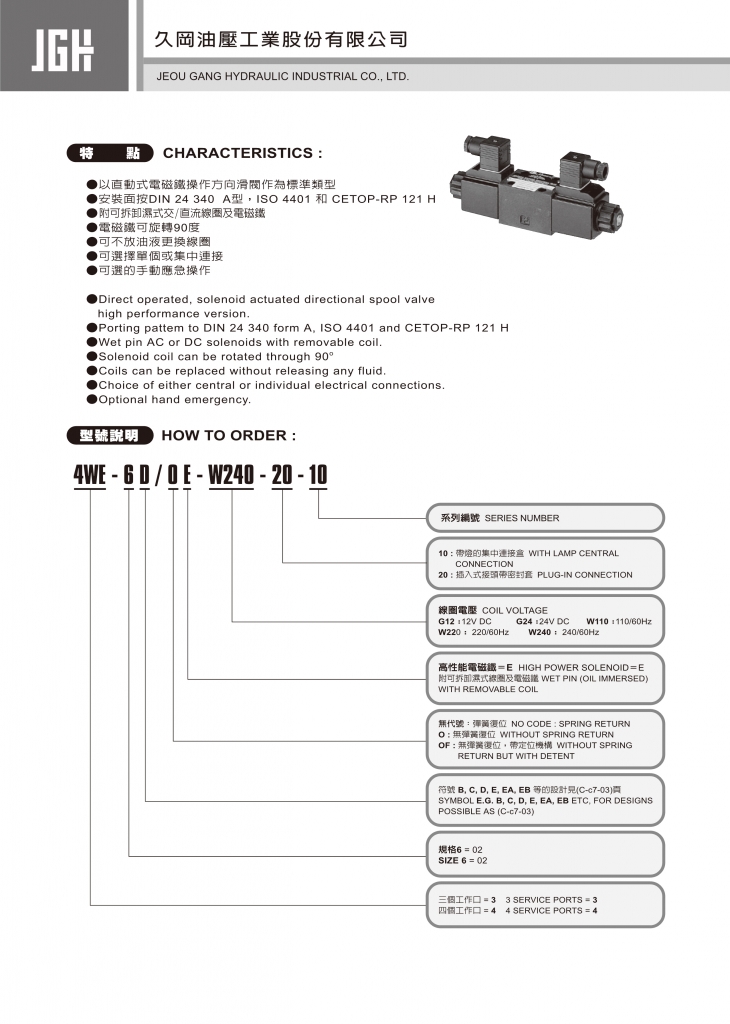

以直動式電磁鐵操作方向滑閥作為標準類型 安裝面板按DIN 24 340 A型,ISO 4401和CETOP-RP 121 H 附可拆卸濕式交/直流線圈及電磁鐵 電磁鐵可旋轉90度 可不放油液更換線圈 可選擇單個或集中連接 可選的手動應急操作 WE型方向控制閥是電磁鐵操作的換向滑閥,用以控制油液的開啟、停止和方向。 這種方向控制閥主要包括閥體(1)、一個或二個電磁鐵(2)、控制閥芯(3)和一個或二個
PDF

  • 以直動式電磁鐵操作方向滑閥作為標準類型
  • 安裝面板按DIN 24 340 A型,ISO 4401和CETOP-RP 121 H
  • 附可拆卸濕式交/直流線圈及電磁鐵
  • 電磁鐵可旋轉90度
  • 可不放油液更換線圈
  • 可選擇單個或集中連接
  • 可選的手動應急操作

  • WE型方向控制閥是電磁鐵操作的換向滑閥,用以控制油液的開啟、停止和方向。

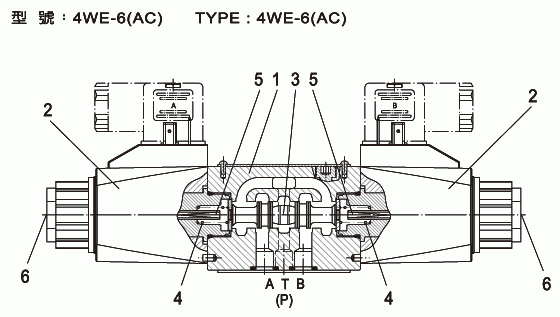

  • 這種方向控制閥主要包括閥體(1)、一個或二個電磁鐵(2)、控制閥芯(3)和一個或二個復位彈簧(4)。
  • 在未通電的狀態下,主要閥芯(3)由復位彈簧(4)保持在中間或初始位置(脈沖閥除外)。控制閥芯(3)由濕式電磁鐵(2)操作。
  • 為了保證獲得滿意的操作,務必使電磁鐵的壓力腔充滿油液。
  • 電磁鐵(2)的力量經過推杆(5)作用在控制閥芯(3)上,將其由靜止推向所需位置。這就使油液從P至A,B至T,P至B或A至 T自由流動。
  • 當電磁鐵(2)斷電時,控制閥芯(3)被復位彈簧(4)推向初始位置。
  • 可選的手動應急操作(6)在電磁鐵不通電的情況下可控制閥芯(3)運動。
  • 型號 4WE 6../OF…(脈沖閥,僅限於符號A,C,D)。
    這一型號包括帶二個切換位置、二個電磁鐵和一個定位機構的方向控制閥。兩個切換位分別固定,因此沒有必要使電磁鐵一直通電。
