UNIMEC隆运气缸 空压元件 TAD,TAD系列气压式转角下压缸

● 空壓轉角下壓缸主要使用在空間狹小,且無任何輔助壓板下,能夠輕易的夾持及放鬆工作。 ●本空壓轉角下壓缸為下拉式氣缸,並有五種規格及兩種可360° 任意安裝之壓板供選擇。 ●在使用空壓轉角下壓缸時,若需增長壓板之長度時,請勿大於原長之1.5倍。 ●建議使用空壓轉角下壓缸時,請加裝流量控制閥,避免因速度過快而損壞缸體及內部零件。   特性資料 型式 TAS TAS..M TASL TADL

● 空壓轉角下壓缸主要使用在空間狹小,且無任何輔助壓板下,能夠輕易的夾持及放鬆工作。

●本空壓轉角下壓缸為下拉式氣缸,並有五種規格及兩種可360° 任意安裝之壓板供選擇。

●在使用空壓轉角下壓缸時,若需增長壓板之長度時,請勿大於原長之1.5倍。

●建議使用空壓轉角下壓缸時,請加裝流量控制閥,避免因速度過快而損壞缸體及內部零件。



特性資料

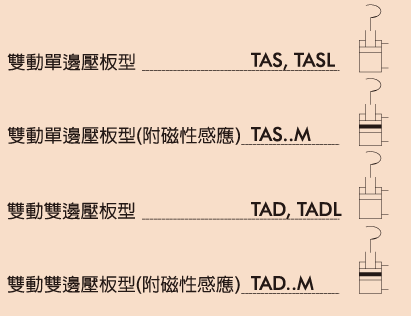

型式 TAS TAS..M TASL TADL TAD TAD..M
缸體內徑  (mm) Ø25 Ø32 Ø40 Ø50 Ø63 Ø32 Ø40 Ø50 Ø63
作動方式 複動式
工作媒體 已濾清之壓縮空氣(潤滑或未潤滑)
最高壓力  (MPa) 1.03
使用壓力範圍  (MPa) 0.1 ~ 0.7
缸體材質 鋁合金
轉角角度 90° ±2° (0° ,45° ,60° 亦可供應)
轉角方向 順時針或逆時針旋轉

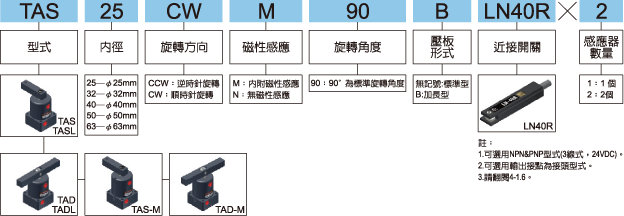

標示法
