◆本系列可變容量輪葉幫浦，係針對油壓回路之需要油量而設計，故能提高回路效率，降低騷音，降低油溫，使所輸入之能量， 變成有效的功，達到節約動力的目的。適用研磨機、自動車床、工作母機、製鞋機械及其他各種專用機或單能機。
另有9齒花鍵軸及專用配套電機。
◆型式號碼表示法 / MODEL NUMBER DESIGNATON
VHI──F──30──A2 – –T9
① ② ③ ④ ⑤
① 系列號碼Serial Nunber
② 裝配型式Assemble model F:法蘭型 Frange Type L:腳座型 Foot Type
③ 吐出量Delivery capacity
④ 壓力調整範圍Range of Adjusting A1:8-35 kg/cm² A2:35-70 kg/cm²

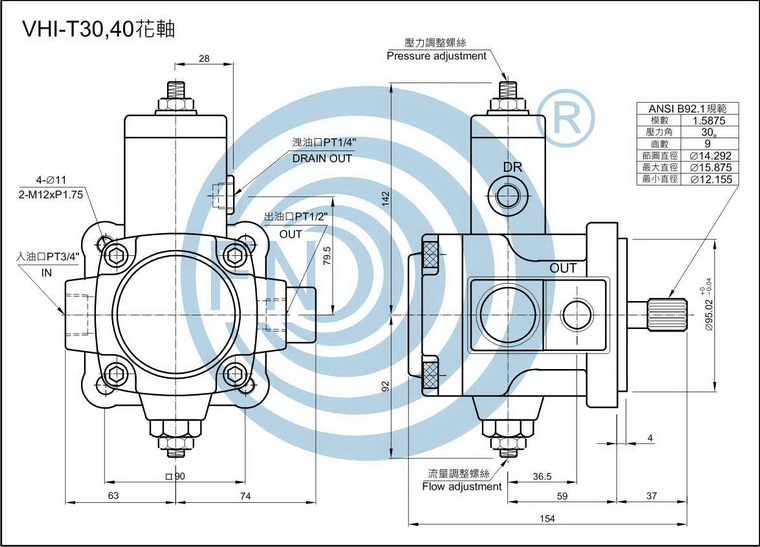

⑤ 設計號Desing Number T :花軸 Spline Shaft B:軸15.875mm
◆性能表 / SPECIFICATION
|
型式
號碼
MODEL
|
最高壓力
MAX
PRESSURE
kg/cm2
|
吐出量
OUTPUT FLOW
AT 3.5kg/cm2
1800 r.p.m.
l/min
|
配管尺寸
PORTS SIZE
|
回轉速度
SPEED (r.p.m)
|
重量
WEIIGHT (kg)
|
||||
|
出口
OUT
|
入口
IN
|
回油
DR.
|
最低
MIN
|
最高
MAX
|
腳座型
FOOT
TYPE
|
法蘭型
FLANGE
TYPE
|
|||
|
VHI-30
|
70
|
30
|
1/2”
|
3/4”
|
1/4”
|
900
|
1800
|
12
|
9.1
|
|
VHI-40
|
70
|
40
|
1/4”
|
||||||
|
VHI-45
|
70
|
45
|
|||||||
