空间受限设备里的CKD气缸配置，不能只看本体是否放得下。如虹精工这篇内容把紧凑动力配置放到缸径、行程、阀与气缸距离、管路走向和磁性开关空间里一起核对。用于包装线挡停、电子装配治具或检测设备升降时，忽略侧向载荷和维护可达性，容易带来速度不稳、卡滞和排故变慢。判断重点是先确认匹配关系，再谈替换。
小型设备做结构布局时，气缸经常是最后被“挤”进去的部件。图纸上看，执行动作只需要推一下、压一下、顶一下，好像选一个短一点的CKD气缸就能解决。真正到装配和调试阶段，问题往往不在气缸本体，而在接头方向、管路弯曲半径、磁性开关位置、节流阀能不能拧到，以及活塞杆有没有被迫承担不该承担的侧向力。
紧凑动力配置的第一步，不是先找最短的缸，而是先把动作边界定清楚。这个动作是推料、夹紧、挡停，还是定位顶升？负载是水平移动还是垂直抬升？工件有没有卡料、偏心、摩擦变化？如果只是短行程、轻负载、动作路线明确，紧凑型CKD气缸会比较合适；如果动作还要承担导向、抗偏载、长时间压紧或高速冲击，就不能只靠缩短缸体来解决。
很多现场故障，其实来自“能动”和“能稳定运行”之间的差距。比如一个小治具压紧机构，调试时空载动作很顺，放入工件后速度开始发飘，压紧点也不一致。原因可能不是气缸质量问题，而是缸径留得太小，供气压力波动后余量不够；也可能是活塞杆前端连接件偏心，气缸一边推一边被拉偏。空间越紧，这类问题越容易被隐藏，因为结构没有给导向、限位和调整留下位置。

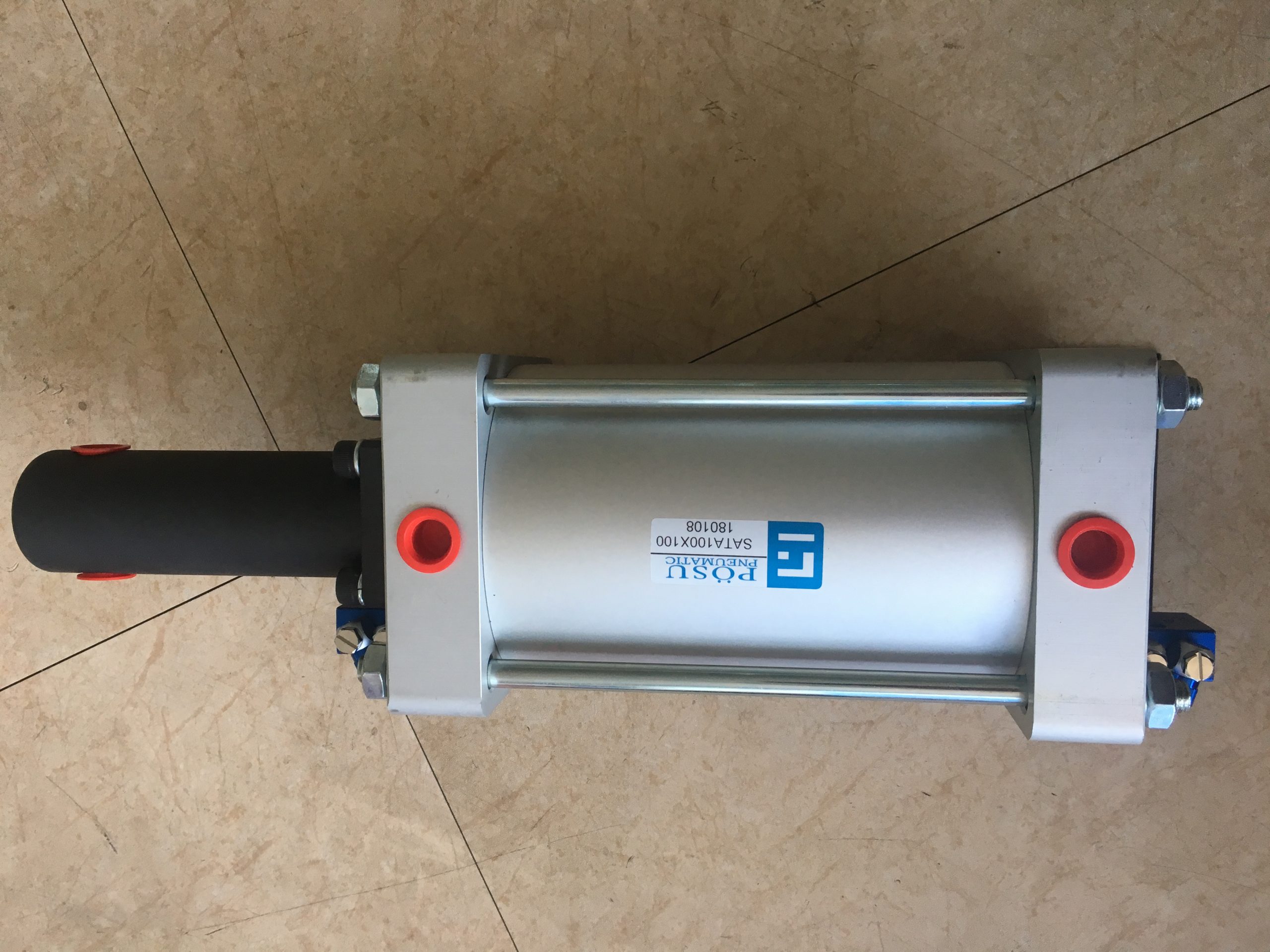

选缸径时要回到推力需求。气缸输出力和有效受压面积、供气压力有关，缸径越小，推力余量越有限。空间受限的设备里，设计人员容易为了外形尺寸把缸径压得很低，但如果工件摩擦、夹具弹性、导轨阻力和安全系数都没有算进去，后面只能靠提高压力或放慢节拍补救。这样做短期能跑，长期容易出现动作不一致、末端冲击大、密封磨损快的问题。
行程也不能只按理论距离取值。推料需要工件完全离开挡边，压紧需要越过零件公差，顶升需要考虑治具磨损后的高度变化。行程取得太紧，调试余量没有了；取得太长，又会拉大安装空间，并增加活塞杆受力风险。比较稳妥的思路，是先把实际工作位、缓冲位、限位方式和传感器检测点画出来，再回头确定气缸行程，而不是看到某个尺寸合适就直接套用。
在紧凑设计里，气缸周边件经常比气缸更占空间。一个直通接头可能可以装下，换成弯头后就会顶到机架；节流阀如果靠近内壁，后期调速时工具伸不进去；磁性开关位置如果被护罩挡住，换件时就要拆一片结构。CKD气缸本体可以做得很紧凑，但接头、管路、阀、线缆和检修手位不会凭空消失。图纸评审时，最好把这些外围件按真实外形放进去，而不是只画一个气缸轮廓。
阀离气缸的距离也要控制。小设备内部为了布线整齐，电磁阀有时会统一放在一侧，气管再绕到各个执行端。这样维护方便，但对高节拍短行程动作并不总是友好。管路越长，气体充排时间越难控制，动作响应也更容易受流量影响。对于频繁动作的推送、挡停、定位机构，阀和气缸尽量靠近，节流方式也要在调试阶段留出可操作空间。

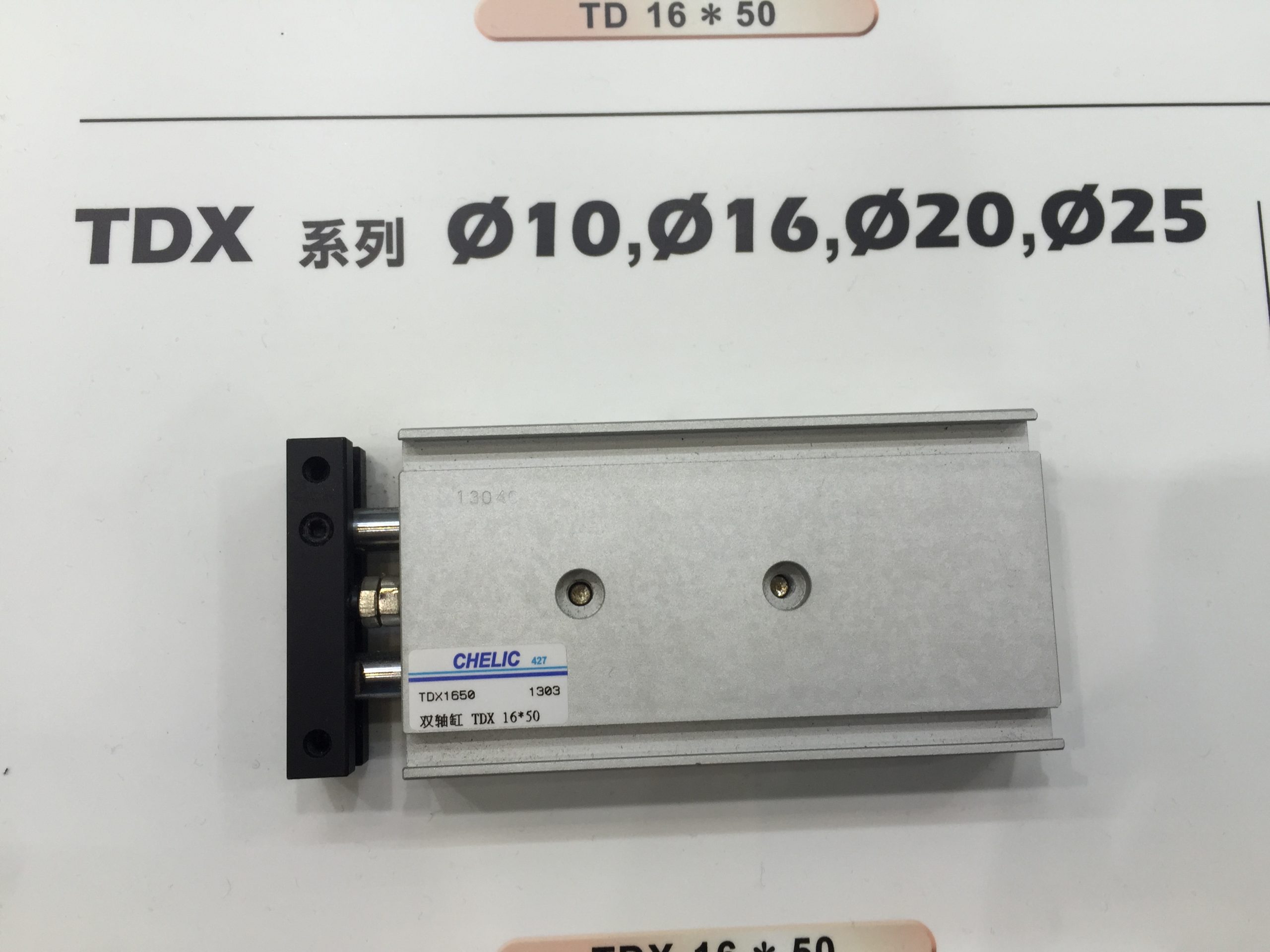

如果动作存在侧向力，紧凑配置要把导向单独拿出来看。气缸适合提供直线推力，不适合长期替代导轨。比如工件从一侧碰到推板，或者压头与工件接触点不在中心线上，活塞杆会承受弯矩。短时间看只是动作有点涩，跑一段时间后可能变成卡滞、漏气或位置重复性变差。空间允许时，外部导轨、导柱、限位块要比单纯加大气缸更可靠；空间更小的场合，则要考虑带导向结构或重新调整受力路径。
维护空间也应该算进设计尺寸。很多紧凑设备前期看着漂亮，后期换一个气管接头要拆护罩，调一个磁性开关要拆治具，换气缸还要先拆相邻机构。这样的紧凑不是设计能力，而是把维护成本推给现场。比较成熟的做法，是至少给接头拆装、节流阀调节、传感器移动、线缆固定和气缸抽出留出路径。设备越小，越要避免把所有可调件藏在死角里。
CKD气缸用于空间受限设备时，核心思路可以概括为一句话：先确定动作和受力，再压缩结构，而不是先压缩气缸尺寸。紧凑型执行元件能帮设备省空间，但它解决的是安装长度问题，不自动解决推力余量、导向刚性、响应速度和维护可达性。把气缸、阀、管路、检测和机械限位当成一个小系统来配置，才是真正可用的紧凑动力方案。
