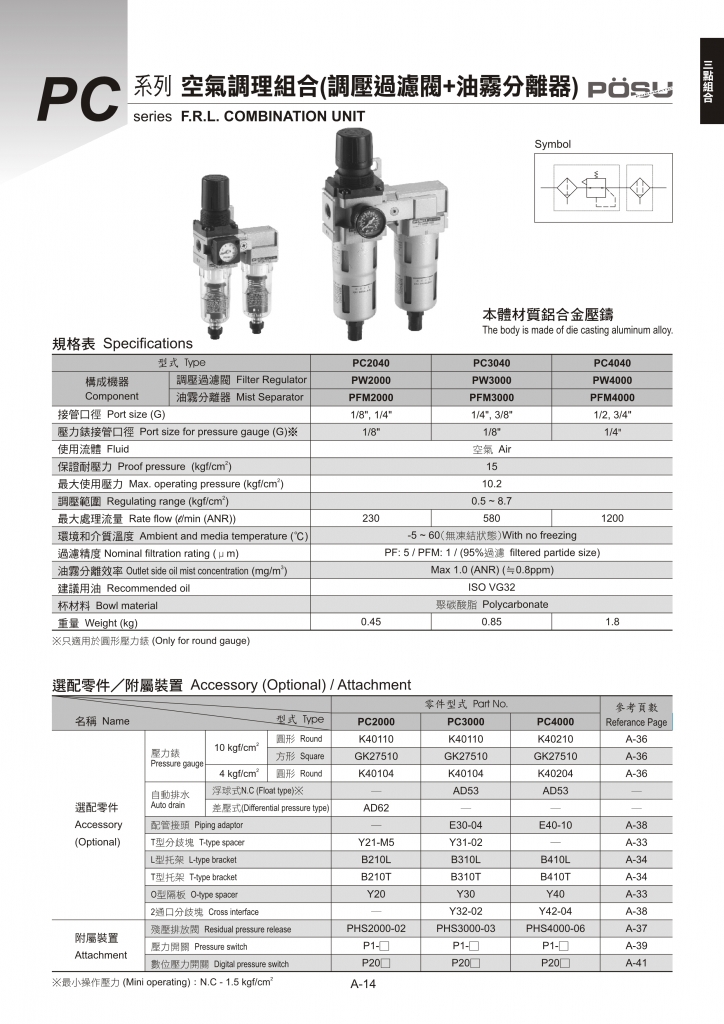

POSU稳速空气调理组合 PC2040,3040,4040系列 调压过滤阀 + 油雾分离器

型式 PC2040 PC3040 PC4040 構成機器 調壓過濾閥 PW2000 PW3000 PW4000 油霧分離器 PFM2000 PFM3000 PFM4000 接管口徑 (G) 1/8″, 1/4″ 1/4″, 3/8″ 1/2, 3/4″ 壓力錶接管口徑 (G)※ 1/8″ 1/8″ 1/4 R

型式 PC2040 PC3040 PC4040
構成機器 調壓過濾閥 PW2000 PW3000 PW4000
油霧分離器 PFM2000 PFM3000 PFM4000
接管口徑 (G) 1/8″, 1/4″ 1/4″, 3/8″ 1/2, 3/4″
壓力錶接管口徑 (G)※ 1/8″ 1/8″ 1/4 “
使用流體 空氣
保證耐壓力 (kgf/cm² ) 15
最大使用壓力 (kgf/cm² ) 10.2
調壓範圍 (kgf/cm² ) 0.5 ~ 8.7
最大處理流量 (l/min (ANR)) 230 580 1200
環境和介質溫度 ( °C ) -5 ~ 60 無凍結狀態
過濾精度 ( µm) PF:5 /PFM:1/ (95% 過濾)
油霧分離效率 (mg/m³) Max 1.0 (ANR ) (≒0.8ppm)
建議用油 ISO VG32
杯材料 聚碳酸脂
重量 (kg) 0.45 0.85 1.8

※ 只適用於圓形壓力錶

名稱 / 型式 零件型式
參考頁數
PC2000 PC3000 PC4000
選配零件

壓力錶

10 kgf/cm ²

圓形 K40110 K40 110 K40210 A-36
方形 GK27510 GK27510 GK27510 A-36
4 kgf/cm²
圓形 K40104 K40104 K40204 A-36
自動排水 浮球式N.C ※ AD53 AD53
差壓式
AD62
配管接頭
E30-04 E40-10
A-38
T型分歧塊
Y21-M5
Y31-02
A-33
L型托架
B210L
B310L B410L
A-34
T型托架
B210T
B310T B410T
A-34
O型隔板
Y20
Y30 Y40
A-33
2通口分歧塊
Y32-02 Y42-04
A-38
附屬裝置 殘壓排放閥
RHS2000-02
PHS3000-03 PHS4000-06
A-37
壓力開關
P1- □
P1- □
P1- □
A-39
數位壓力開關
P20□
P20□ P20□
A-41

※ 最小操作壓力: N.C-1.5 kgf/cm²
