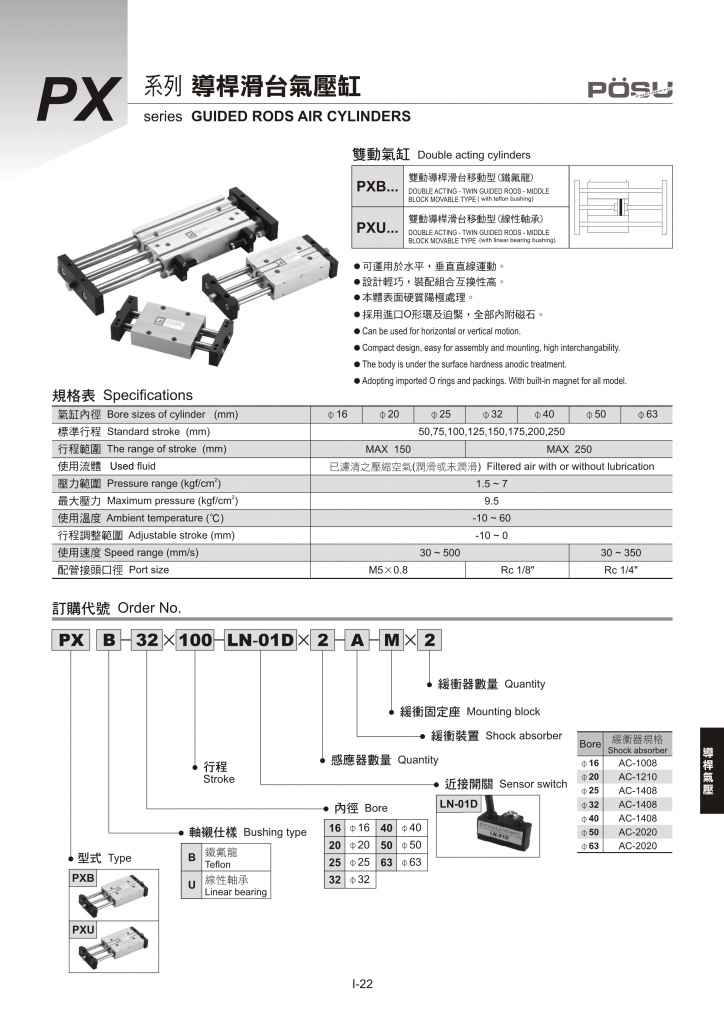

氣缸內徑 (mm) | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 |
標準行程 (mm) | 50, 75, 100, 125, 150, 175, 200, 250 | ||||||
行程範圍 (mm) | Max 150 | Max 250 | |||||
使用流體 | 己濾清之壓縮空氣(潤滑或未潤滑) | ||||||
壓力範圍 (kgf/cm²) | 1.5 ~ 7 | ||||||
最大壓力 (kgf/cm²) | 9.5 | ||||||
使用溫度 (°C) | -10 ~ 60 | ||||||
行程調整範圍 (mm) | -10 ~ 0 | ||||||
使用速度 (mm/s) | 30 ~ 500 | 30 ~ 500 | |||||
配管接頭口徑 | M5 x 0.8 | Rc 1/8″ | Rc 1/4″ |
雙動氣缸
PXB… | 雙動導桿滑台移動型 (鐵氟龍) |
PXU… | 雙動導桿滑台移動型 (線性軸承) |
可運用於水平,垂直直線運動。
設計輕巧,裝配組合互換性高。
本體表面硬質陽極處理。
採用進口O形環及迫緊,全部內附磁石。
