ASHUN油顺制动器 气压缸 MA系列标准铝合金气缸

气压缸内径 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150 钢管材质 铝合金管 使用压力范围 0.9-0.99Mpa(3-9.9kg/cm²) 使用温度范围 NBR(-20℃ ~ +80℃)/VITON(-10℃ ~ +150℃) 使用速度范围 8-400mm/sec 标准冲程活塞(PM)的长度 30 30 30 30 30 30 40 标准缓冲长度 17 25 25 30 30 3
PDF

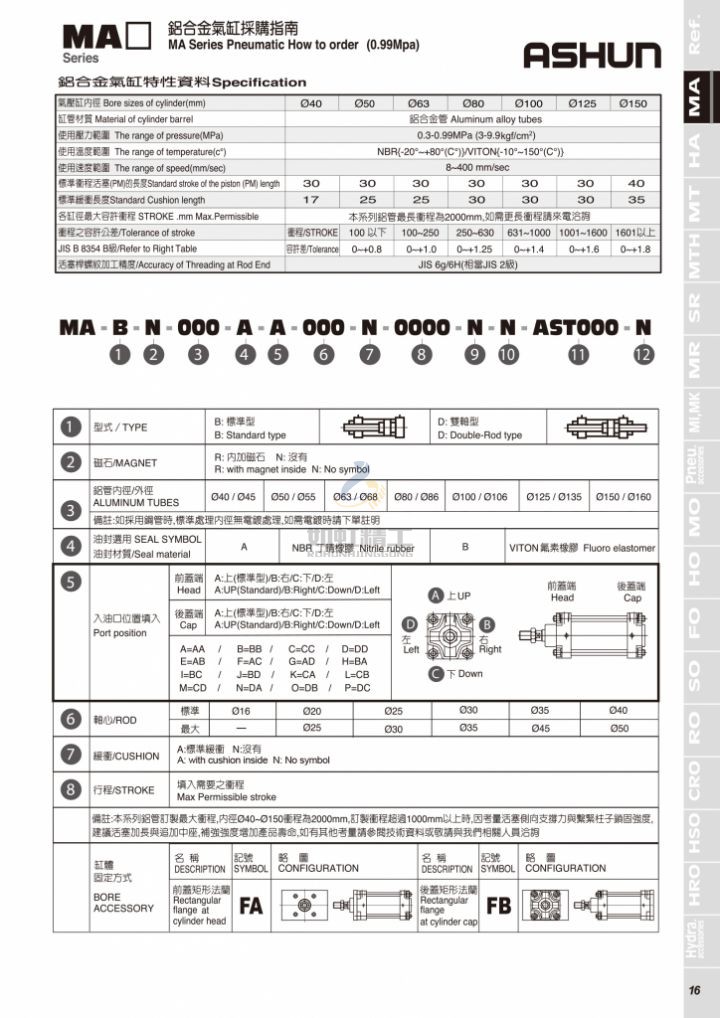

气压缸内径 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150
钢管材质 铝合金管
使用压力范围 0.9-0.99Mpa(3-9.9kg/cm²)
使用温度范围 NBR(-20℃ ~ +80℃)/VITON(-10℃ ~ +150℃)
使用速度范围 8-400mm/sec
标准冲程活塞(PM)的长度 30 30 30 30 30 30 40
标准缓冲长度 17 25 25 30 30 30 35
各缸径最大容许冲程 本系列铝管最长冲程为2000mm
冲程之容许公差 冲程 100以下 100~250 250~630 631~1000 1001~1600 1601以上
JIS B 8354 B级 容许差 0~+0.8 0~+1.0 0~+1.25 0~+1.4 0~+1.6 0~+1.8
活塞杆螺纹加工精度 JIS 6g/6H(相当于JIS 2级)
