UNIMEC隆运回转气缸 RTH,RTF系列回转缸

●本系列迴轉缸,造型美觀,性能優異,具高扭力。 ●一律附有磁性感應及角度調整裝置。   特性資料 型號 RTF   RTH   RTH-D 氣缸內徑  (mm) Ø40 Ø63 Ø80 旋轉角度 90±5°, 180±5° 轉軸軸徑  (mm) Ø16 Ø24 Ø28 轉軸原點  (mm) 詳見尺寸圖 工作媒體 已濾清加油霧之壓縮空氣 使用壓力範圍  (MPa) 0.13 ~ 0.7 使
PDF

●本系列迴轉缸,造型美觀,性能優異,具高扭力。

●一律附有磁性感應及角度調整裝置。



特性資料

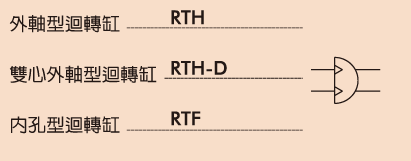

型號 RTF   RTH   RTH-D
氣缸內徑  (mm) Ø40 Ø63 Ø80
旋轉角度 90±5°, 180±5°
轉軸軸徑  (mm) Ø16 Ø24 Ø28
轉軸原點  (mm) 詳見尺寸圖
工作媒體 已濾清加油霧之壓縮空氣
使用壓力範圍  (MPa) 0.13 ~ 0.7
使用溫度範圍   (℃) -10 ~ +60
允許軸向負荷   (kg) 10 12 20
緩衝角度 74° 75° 80°
