KITA磁性开关接线方式,动作原理及装置

磁性开关接线方式

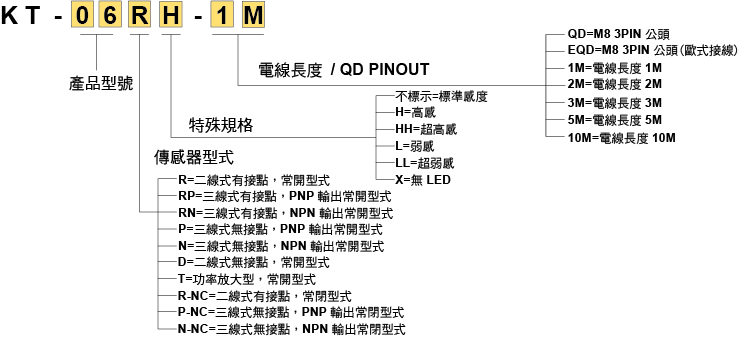

订购信息/型号规格说明

磁性传感器接线方式

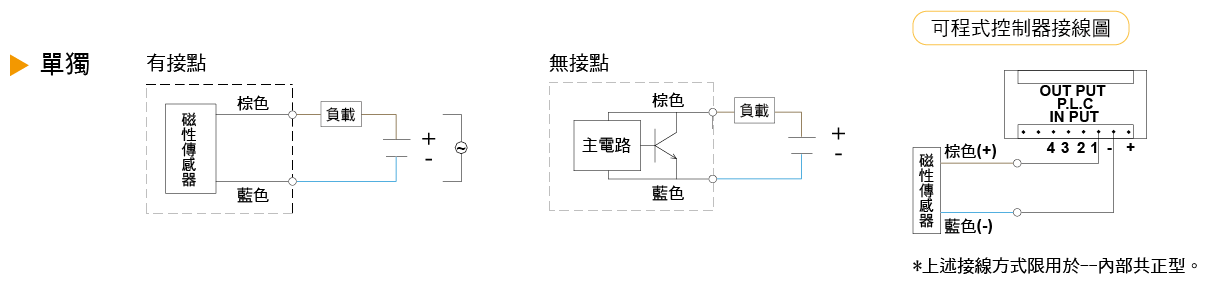

2 线式接线方式

温馨提醒:

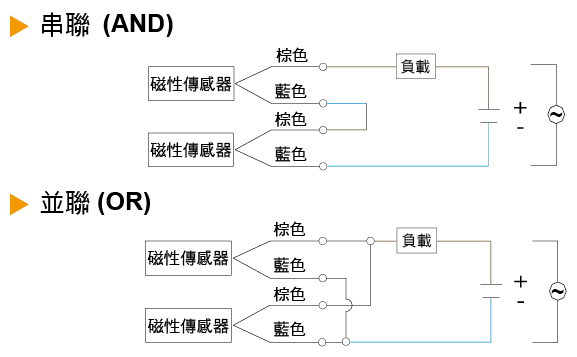

当二线式串连时,不能超过两个磁性传感器预定额度的内部降压 (内部降压:2.5 ~ 4V/per switch) 否则会导致负载的不动作。

温馨提醒:

  1. 当并联二线式无触点磁性传感器时,泄漏电流会增加可能会导致物动作。
  2. 当并联二个磁性传感器同时动作时,可能会引起指示灯变暗。

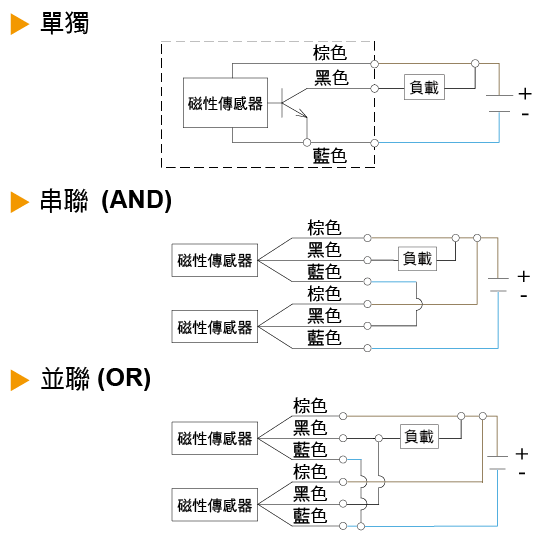

3 线式NPN接线方式

3 线式PNP接线方式

磁性开关动作原理及装置

有接点式 (REED SW. type)

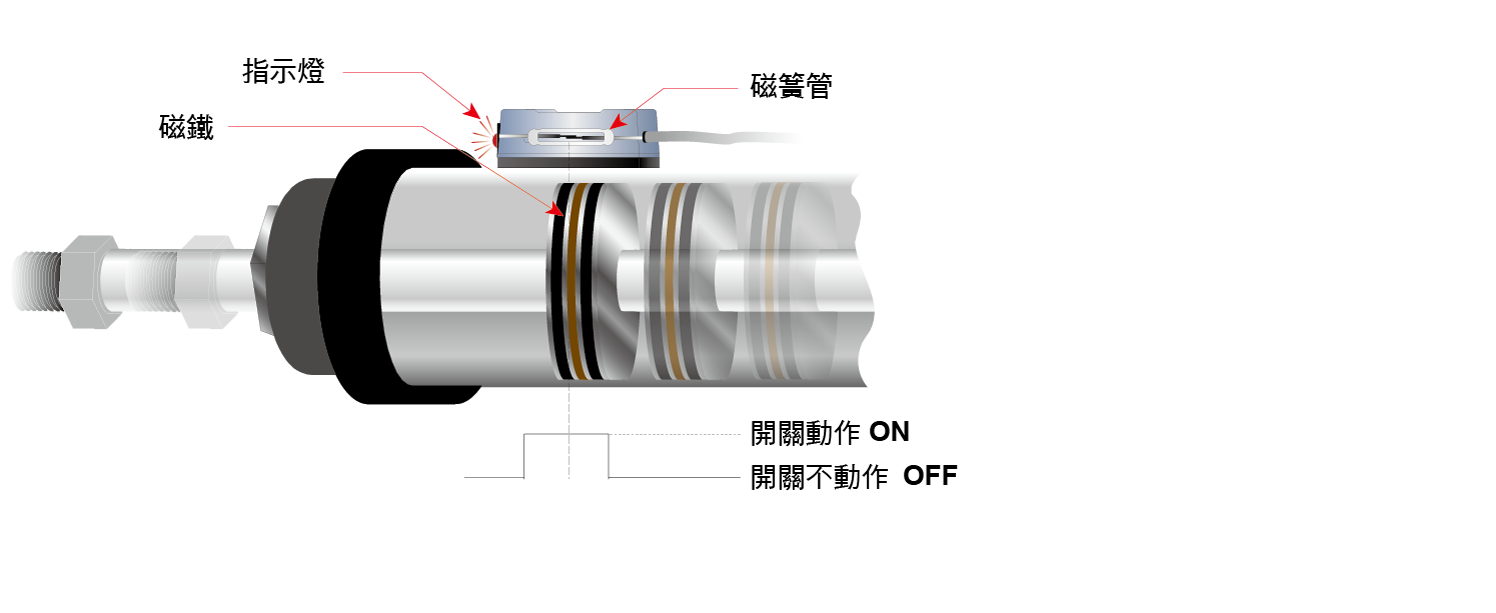

当气压缸动作,装置在活塞内的磁铁向磁性传感器接近时,磁性传感器内的磁簧管将会感应到磁场的变化,使磁簧管的接点闭合而导通电路。

无接点式 (Solid state type)

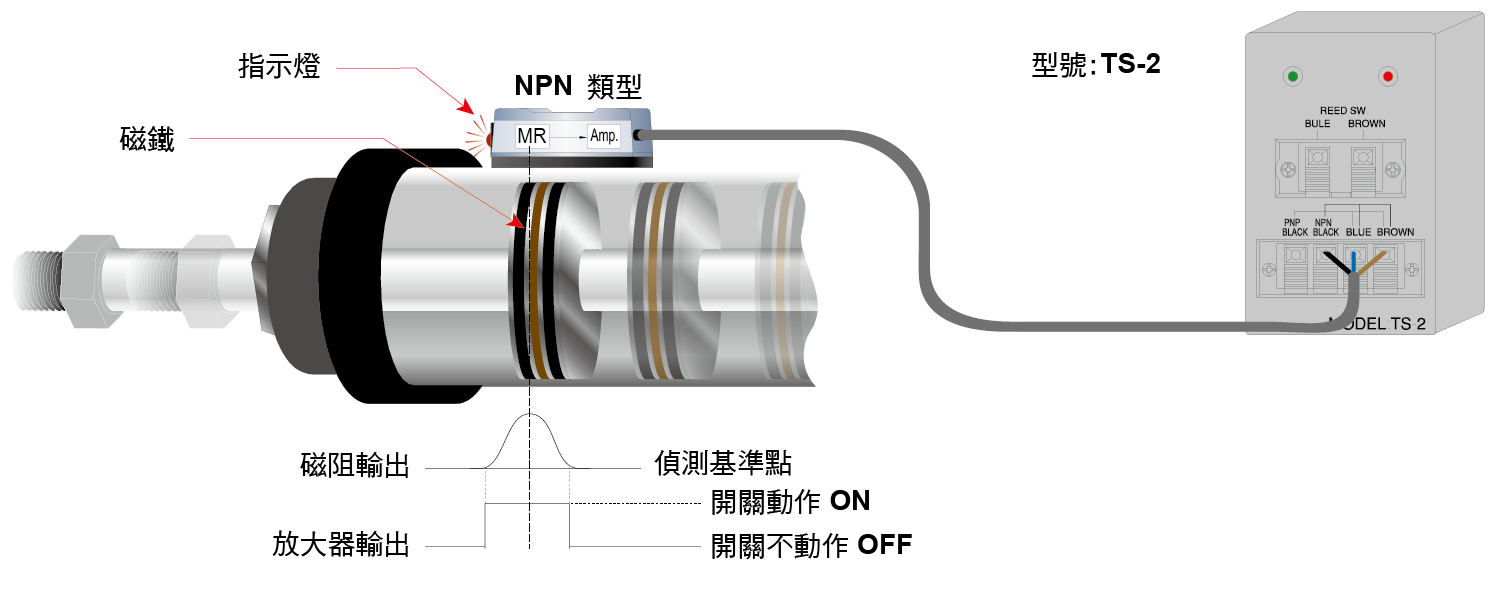

当气压缸动作,装置在活塞内的磁铁向磁性传感器接近时,磁性传感器内的磁阻将会感应到磁场的改变,并产生微量电压变化。透过内部集成电路的放大,推动晶体而导通电路。

磁性传感器的装置

端点检知

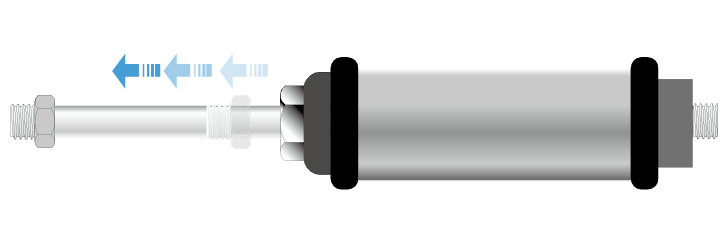

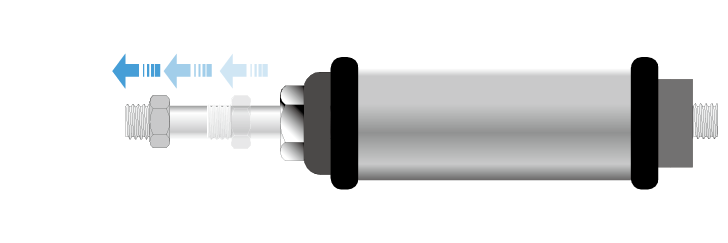

步骤 1. 将气压缸的活塞推到端点的位置。

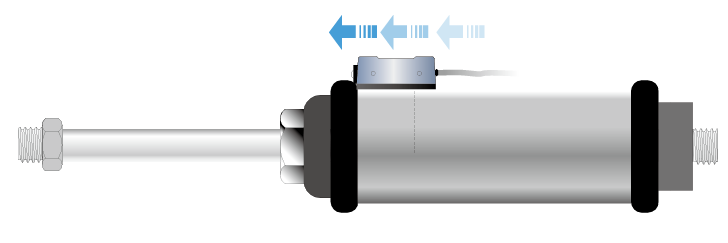

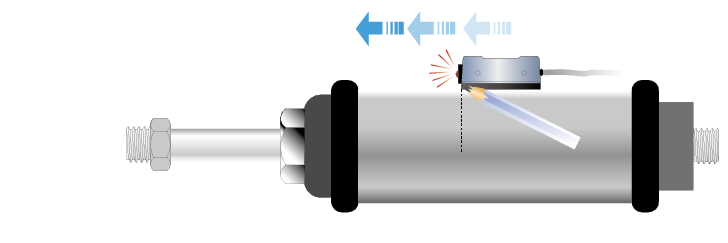

步骤 2. 将磁性传感器紧贴气压缸壁向前滑行,ON时作一记号。

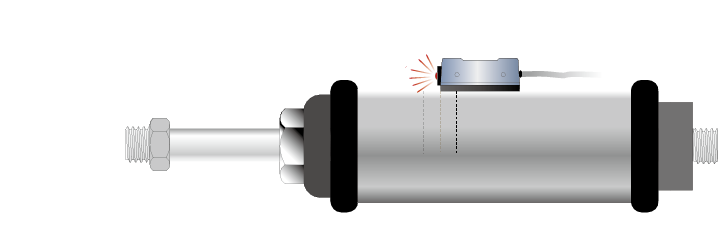

步骤 3. 继续滑行至磁性传感器OFF后,停止向前滑行。

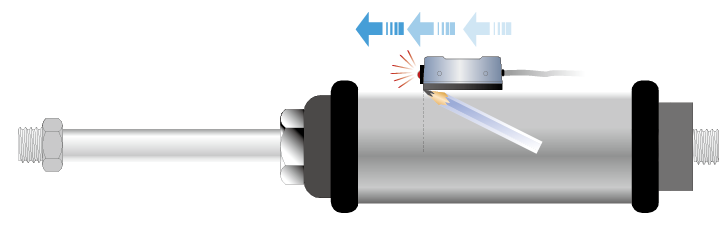

步骤 4. 倒退滑行待磁性传感器再度ON时作一记号。

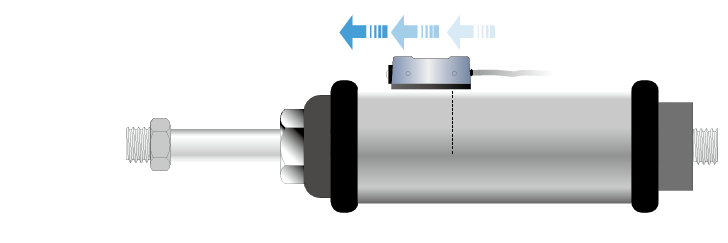

步骤 5. 择2记号中间的位置即为最佳装置位置。

中点检知

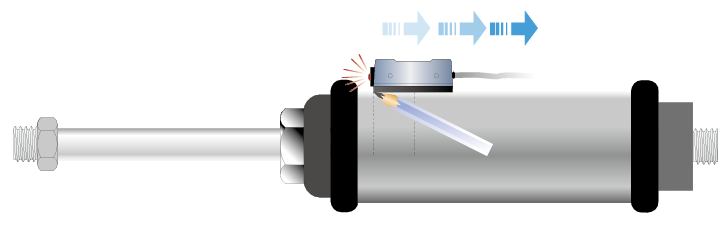

步骤 1. 将气压缸的活塞推到欲检知的位置。

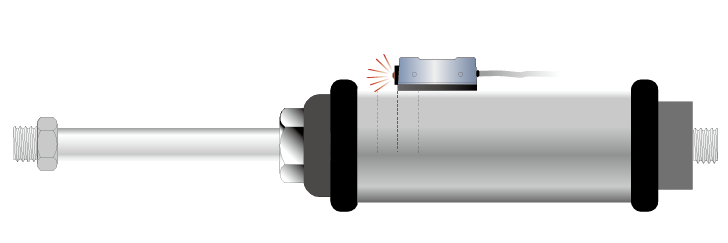

步骤 2. 将磁性传感器紧贴气压缸壁向前滑行,ON时作一记号。

步骤 3. 继续滑行至磁性传感器OFF后,停止向前滑行。

步骤 4. 倒退滑行待磁性传感器再度ON时作一记号。

步骤 5. 择2记号中间的位置即为最佳装置位置。
