如虹精工梳理海德福斯插装电磁阀装配前的核查重点：阀腔代号、螺纹与油口逻辑要按完整型号和尺寸图对应，密封件还需匹配油液、温度和压力。在液压站集成阀块或设备维修替换中，不能只看外观或名义规格；线圈电压、接口及极性未核清，可能造成漏油、换向异常或返工。结论是先确认阀腔、密封和接线的匹配关系，再进行现场验证。
插装电磁阀装到阀块里，最怕的不是拧不进去，而是“能装上、却跑不稳”。现场常见的返工，往往从一句“这个看着和原来差不多”开始：阀芯螺纹能对上，阀腔的台阶和油口逻辑却不对；线圈也是24V，插头里却带了极性保护；密封件没破，看似无碍，实际已经在装入时被孔口毛刺划伤。

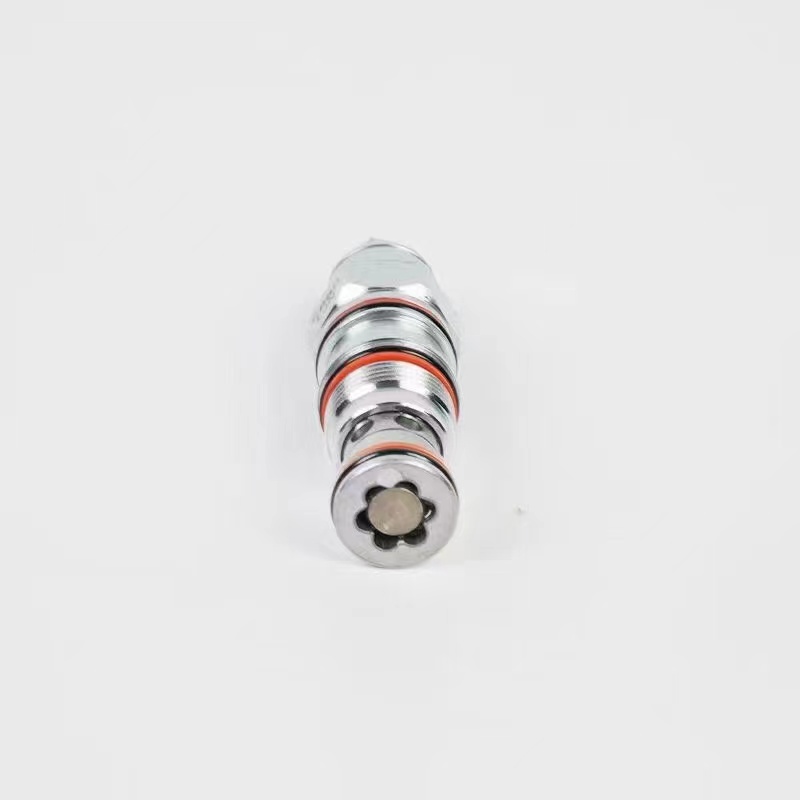

海德福斯这类螺纹式插装电磁阀，阀芯、阀腔、密封件和线圈是一个配套关系。装配前把这几项核对清楚，比设备试压后再找漏点、查不换向要轻松得多。
插孔尺寸先看阀腔代号，别只量外径
“08号阀”“10号阀”这类叫法可以帮助大致分类，却不能作为加工和替换依据。真正要对的是目标阀芯对应的阀腔代号和尺寸图。螺纹规格、孔底台阶、各道密封带位置、油口连通关系，缺一项都不能靠经验补齐。
拿到阀芯后，建议先核对完整型号和液压符号，再调出该型号的安装尺寸图。阀块加工或已有阀块的检查，至少要落到以下几个点：螺纹是否一致，阀腔台阶尺寸是否对应，P、T、A、B等油口逻辑是否相符，安装深度是否正确，以及该阀芯规定的紧固扭矩是多少。
有些阀芯可以手旋进入一段，这并不证明阀腔匹配。正常情况下，阀芯应能较顺畅地旋入，直到六角下方的密封位置接近阀块表面；如果很早就出现异常阻力，先停下来检查螺纹、孔口倒角和阀腔，不要靠扳手硬带。硬拧进去，轻则伤密封，重则把阀腔和阀芯一起报废。
阀腔口部的毛刺也要单独看。它不显眼，却最容易在装入时割伤O形圈。孔内残留的切屑、磨粒和清洗液同样不能忽略，插装阀内部间隙小，装上后才发现阀芯动作发涩，往往已经不是简单擦一擦能解决的事。
密封件不是“有就行”，材料和位置都要对
装配前先检查O形圈、挡圈或一体式密封件有没有缺口、压扁、翻边和老化。尤其是维修替换件，密封包在工具盒里放久了，外观未必明显变化，弹性和尺寸却可能已经不理想。
更关键的是材料。液压系统常见的丁腈橡胶、氟橡胶、聚氨酯，并不是谁都能替谁。油液类型、连续油温、峰值温度和压力，会直接影响密封材料的选择。不能仅因为原阀能装上，就把旧密封件原样搬到新阀芯上；应按具体型号的密封选项和实际工况确认。
带挡圈的结构还要看安装方向。单向受压的密封组合，需要让O形圈处在合适的高压侧关系中；双向工况则可能采用两侧挡圈。装配时，O形圈和挡圈应完整落在阀芯沟槽内，不能有一段翘出沟槽。那一点翘边进入阀腔后，很容易被刮伤或挤坏，试压时才开始渗油。
密封件不宜干装。用系统中实际使用的清洁液压油薄薄润一下即可，目的是让阀芯和密封件平顺进入阀腔，不是把油脂堆在沟槽里。润滑后再确认挡圈没有被带出位置，这是一个很小的动作，却能避开不少早期外漏。
接线方式要核对到线圈选项
线圈核查不能只写“24V”。至少还要确认它是直流还是交流、插头还是引线、连接器类型是什么，以及是否集成二极管或齐纳保护。海德福斯同一阀芯可配多种线圈，例如DIN 43650插头、Deutsch连接器、双插片或直接引线，外观接近的线圈，电气定义未必一样。
对带二极管保护的直流线圈，极性尤其要谨慎。接反后，有的会直接不动作，有的会让控制器保护动作；若现场使用晶体管输出，还应确认线圈的反向浪涌处理方式是否与控制回路兼容。不要把“线圈有保护”理解成“怎么接都行”。
双线圈换向阀还多一道核查：端子A、B分别对应哪个阀位。改造项目里，机械安装完成才发现按钮动作方向相反，通常不是阀坏了，而是线圈定义、线束标识或液压符号没有在装配前对照。先用图纸确认，再做短时通电测试，能少走很多弯路。
接线完成后，线束也别贴着阀块边缘硬折。高温、振动和检修空间都会影响后续使用。插头密封、线束固定、接地或负极回路是否可靠，都该在合盖前看一遍。对于依赖阀块或机壳回路的接法，氧化层、阳极氧化表面和连接面腐蚀都可能带来额外压降，单独把负极可靠接回电源通常更稳妥。
紧固环节别把力气用过头
阀芯装入后，应按该型号资料给出的扭矩，用扭矩扳手紧固。扭矩不足可能影响密封和抗振，扭矩过大也不是更保险。过度紧固可能让阀芯内部的滑阀或锥阀运动受影响，线圈锁紧螺母过拧也可能带来部件变形或卡滞。
装完阀芯再装线圈，注意线圈方向和锁紧方式。某些结构如果线圈装反，磁路会变弱，通电后可能出现吸合无力或动作不可靠。线圈和锁紧螺母装好后，再确认插头出口方向不会与相邻阀、管路或防护罩干涉。
最后做一次装配前后的闭环检查：型号和阀腔图是否对应，密封材料和位置是否正确，阀芯与线圈扭矩是否按图执行，供电和端子定义是否一致。插装阀装配的门槛不高，但它容不下“差不多”。把这四项留成工位核查单，设备第一次试机时，通常就少了很多本不该出现的漏油和不换向。
