接口能接上、液压缸能动作，不足以证明阀件装对。如虹精工整理的JGH调速阀和节流阀安装检查要点，是将受控流向、端口定义、螺纹与密封结构逐项对应到回路，避免方向接反或密封圈错位。更换后需检查伸出、回程及负载变化时的调节响应。JGH具体型号原厂资料尚未核实，端口、规格和安装力矩须以对应型号文件为准。
换上阀后，液压缸能伸缩，但旋钮拧了几圈，想控制的那段行程仍然降不下速度。遇到这种情况，先别急着继续关小阀口。受控方向接反、管路绕过节流通道，都可能让调节失去预期效果。
安装JGH调速阀和节流阀，要先把实物型号、液压符号和设备回路对上。仅凭“调速阀”这一名称，无法确定内部有没有压力补偿，也无法确定反向是否带单向通路。标题没有限定具体型号，下面讨论通用液压安装检查方法；端口定义、接口尺寸和拧紧力矩，仍须按对应型号的安装文件确认。
先认清结构，再判断方向
普通节流阀靠改变通流截面限制流量。开度不变时，阀前后压差或油液黏度发生变化，流量也会跟着变。因此，设备负载变化后速度有波动，不能仅凭这一现象判断阀装反了。
带压力补偿的调速结构，会在规定工作范围内减小负载压力变化对流量的影响，但仍有工作压差和流量范围的限制。现场把能调快慢的阀统称为“调速阀”，容易掩盖这些差别。
单向节流阀尤其需要核对方向：一个方向经过节流通道，反向则可通过单向通路。接反之后，原本需要限速的行程可能流动较通畅，而原本要求快速返回的行程反而变慢。

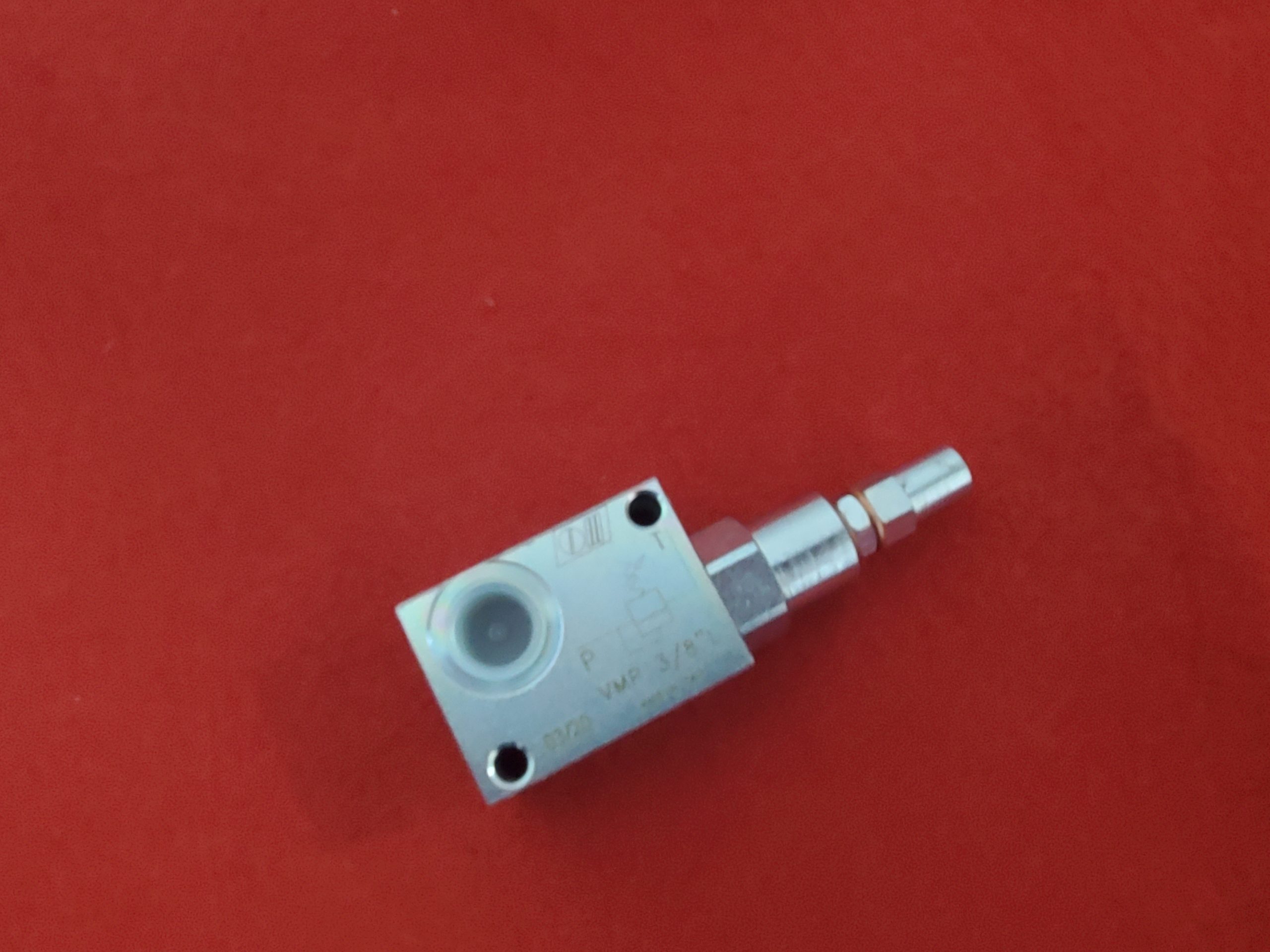

检查时，应从回路图上追踪油液经过阀的路径，写清哪个端口进入、哪个端口流出，以及对应液压缸的哪个动作。阀体有箭头时，也要确认箭头在该产品中表示的含义。旋钮朝上、铭牌朝外，只能说明外观位置，不能证明油路方向正确。
普通节流阀也不能一概按“双向随便接”处理。是否允许反向使用，仍取决于具体结构和产品要求。
把受控方向落实到伸出与回程
假设一只液压缸要求慢速伸出、快速回程，安装人员需要确认：伸出时，哪一侧供油、哪一侧排油，节流元件实际控制的是哪条油路。换向以后，回油是否经过预期的单向通路，也要沿图检查。
进油节流和回油节流的安装位置不能为了接管方便而互换。位置改变后，执行器两侧的压力条件也会变化。涉及垂直负载或负载带动执行器运动的场合，应按原回路设计处理，不能靠增加一只节流阀代替承载保持或防坠装置。
更换旧阀前，可以拍下管路与端口的对应关系，再给管路做标记。不过，旧阀的接法只能作为线索。如果设备原本就有动作异常，还需要回到回路图核实，不能原样照搬。
接口能拧进去，不代表匹配
管式安装先核对螺纹制式，再看公称尺寸、螺距和有效旋合长度。看起来相近的接头，可能勉强拧入几扣，却无法形成正确配合。不要用扳手强行拉紧来“修正”这种不匹配。
密封位置也要看清。有的连接依靠端面密封圈，有的依靠规定的螺纹密封方式，还有的通过锥面密封。采用端面密封的结构，缠绕更多密封带并不能补救端面划伤或密封圈装错。需要使用密封材料时，应按接口要求施工，避免碎屑进入油路。
若具体型号采用板式或叠加式安装，检查重点就转到安装面：油口是否对应，定位方向是否正确，密封圈是否落在应有的位置。安装孔能对齐，不足以证明内部油路也匹配。装配面上的毛刺、残留密封圈和夹入的杂物，都应在合装前排除。
接口尺寸之外，还要检查接头和转接件的实际通流条件。换阀后若增加了较小内孔的转接头，它可能成为新的节流位置，使阀的调节效果难以判断。
装配受力和清洁度要一起检查
拆装前应切断动力源，按设备要求释放残余压力，并对可能移动的负载采取机械支撑或其他规定措施。停止液压泵，并不意味着所有支路都已无压。
接管时，让管路自然对位，避免借助接头拧紧力把偏斜的硬管强拉到阀口。拧紧工具应作用在规定的受力部位，不要夹持调节旋钮。板式阀则按对应文件要求紧固，不能看到渗漏就持续加力。
还要留出调节和维护空间。旋钮能否操作，锁紧件能否接近，接头拆卸时是否有扳手空间，最好在最终固定前确认。否则一次简单调速，也可能变成拆管作业。
试运行时，两个方向分别验收
初次运行应按设备调试规程，在负载受控、人员避开运动区域的条件下进行。阀的初始开度按具体产品和回路要求设置，不要套用“先全开”或“先全关”的统一做法。
分别观察伸出与回程：需要限速的方向能否随调节产生可控变化，反向动作是否符合设计要求，接头是否渗漏，管路有没有异常抖动。调节时小幅改变开度，待动作稳定后再判断，避免连续大幅旋转造成误判。
如果旋钮有变化、目标行程却没有明显响应，应先排查受控流向、旁通支路和实际流量范围，再判断阀本身是否故障。普通节流阀在负载或油温变化后出现速度变化，也要结合其工作原理分析。
调试完成后，按结构要求锁定调节位置，记录对应动作和试运行工况。交付时留下清楚的端口、管路和受控方向标识，下一次维修才不必重新猜测油液究竟从哪里经过。
