紧凑设备里最难处理的，往往不是油缸能不能推得动，而是它放进去以后，后盖、接头、油管弯曲半径、感应开关和维修工具还有没有位置。很多夹具、检测台、小型压装机构在设计后期才发现，标准油缸的总长一加上安装座，原本留给工件流转或人工取放的空间就被吃掉了。

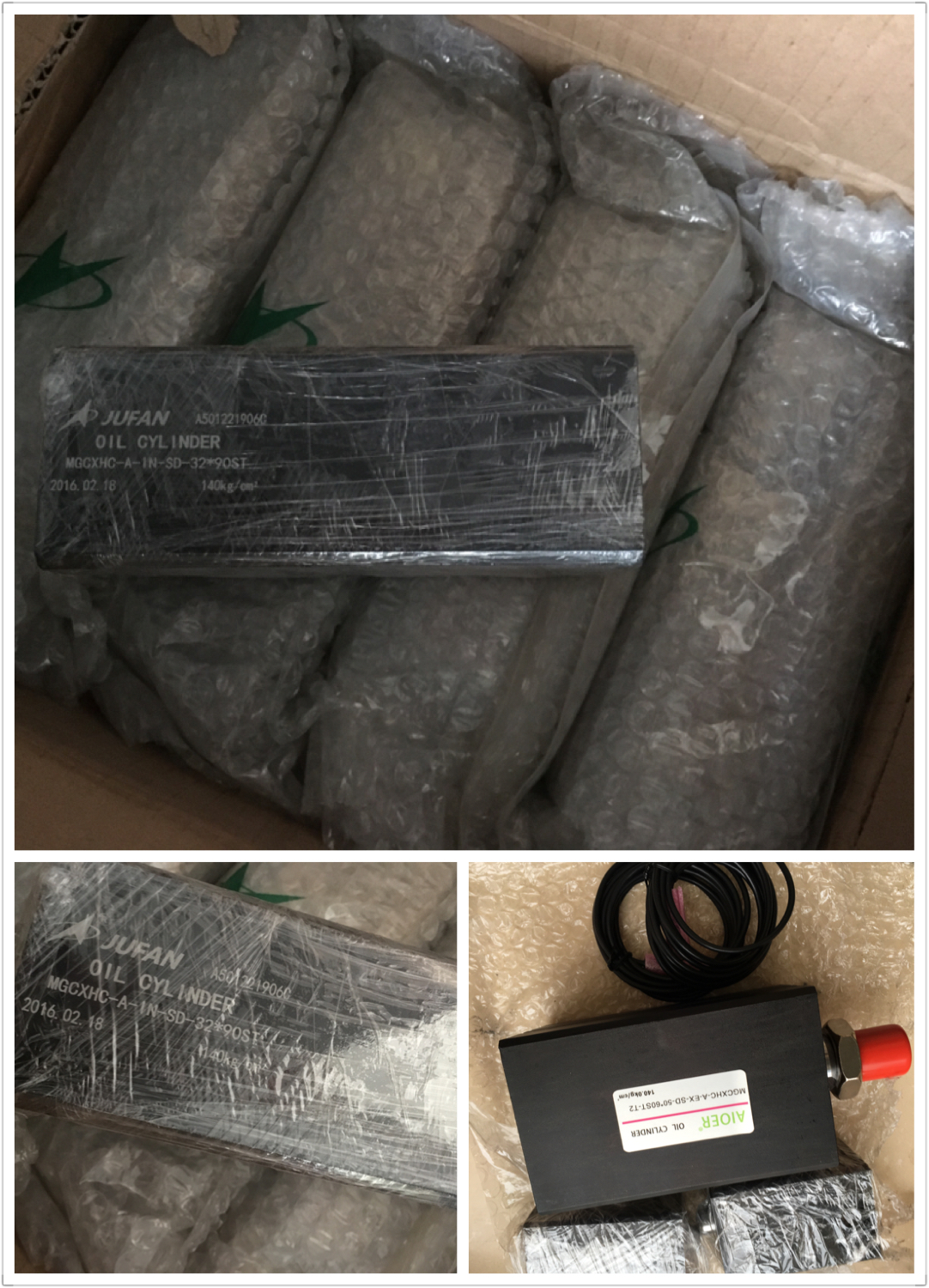

JFC薄型油缸解决的重点，是把驱动单元尽量压缩在动作点附近。薄型结构的缸体轴向尺寸更短，同样是完成压紧、顶出、定位、挡停这类短行程动作，它不需要像普通标准油缸那样留出较长的尾部空间。设计人员可以把油缸直接布在夹具板、侧板或小型机构内部，让推杆朝向工件动作，而不是先为油缸找一块空地，再用连杆、转接板把力绕过去。
这种布置方式对设备外形尺寸影响很直接。比如电子装配夹具里的压紧动作，如果使用长缸，缸体常常要横向伸出治具边界，护罩、线槽和相邻工位都要跟着让位。换成薄型油缸后，缸体可以贴近安装面，设备边界更容易收住，多个夹紧点也能排得更密。空间省下来的不是几毫米图纸尺寸，而是后续走线、换型、人工操作的余量。
另一个容易被忽略的地方是安装件数量。普通油缸为了适应狭小位置，常会增加转接座、加高块、摆臂或导向支架。零件越多，累计误差和松动点也越多。薄型油缸如果能直接用本体安装孔固定在工作面上，机构层级会少一层，动作方向也更清楚。对小型自动化设备来说，少一个支架，有时就等于少一次干涉检查和一次现场返工。
薄型油缸还能让管路和感应布置更容易被纳入设计。紧凑设备最怕油管最后才接，接头朝向不合适，盖板关不上，或者维护时扳手伸不进去。选型时提前确认油口方向、接头高度、软管弯曲半径和传感器位置，薄型结构带来的空间优势才不会被外围附件抵消。带位置检测需求的工位，也应把感应器、线缆固定和防撞空间一起算进去。
不过，薄型不等于可以随意压缩所有机构。短行程压紧、顶出、限位、模具抽芯、小型压装这些动作比较适合；如果行程很长、侧向力大、冲击频繁，单靠薄型油缸硬顶并不稳妥。推杆不能长期承受偏载，必要时要配独立导轨、限位块或浮动接头，把导向和承载交给专门结构。能动起来不代表能连续跑几个月，这是现场最常见的差别。
在实际设计中，可以先把动作需求拆开看：需要多大推力，行程是否真的够短，安装面能不能承受反力，油管从哪一侧进入，后期密封件和接头能不能更换。确认这些之后，再决定JFC薄型油缸的缸径、行程和安装形式。这样用它减少的不是纸面上的单个零件尺寸，而是整台设备里被驱动机构占走的有效空间。
